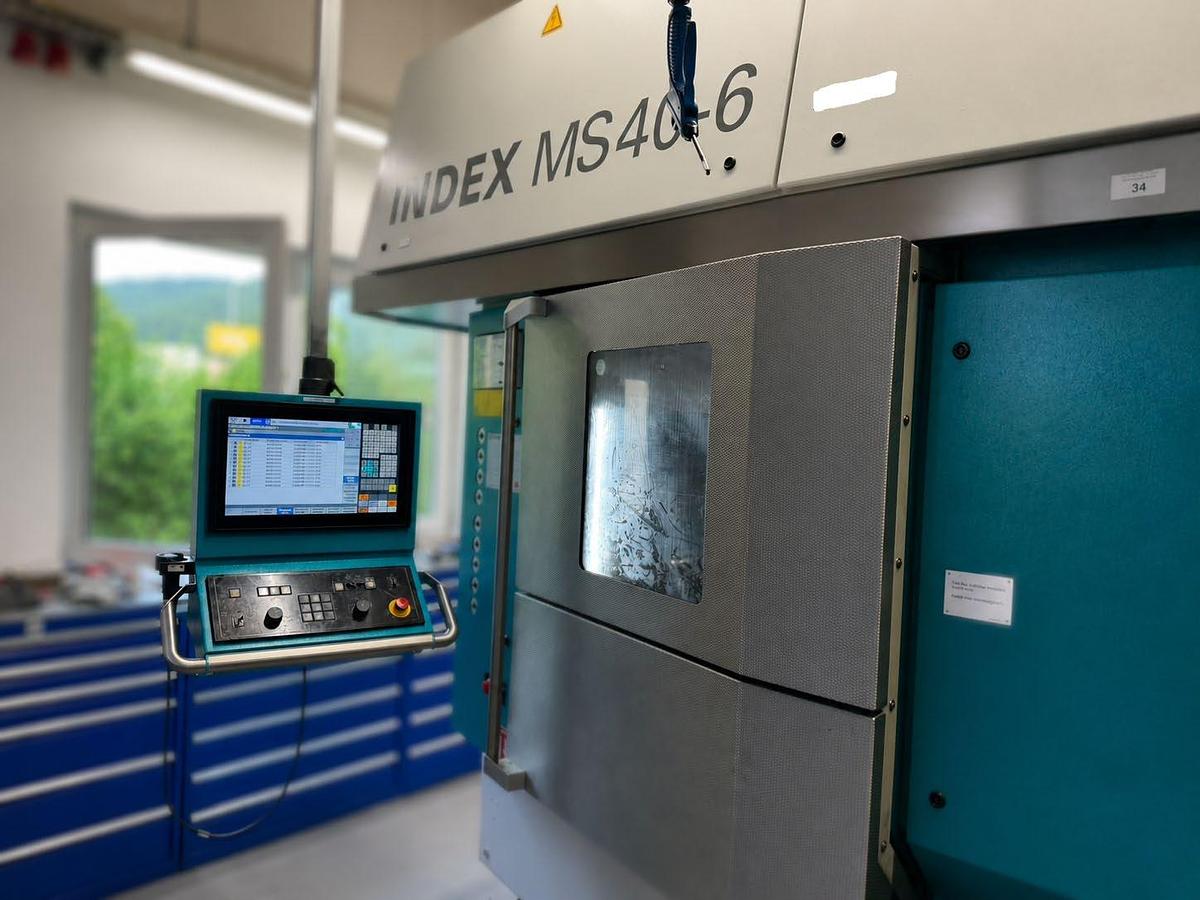

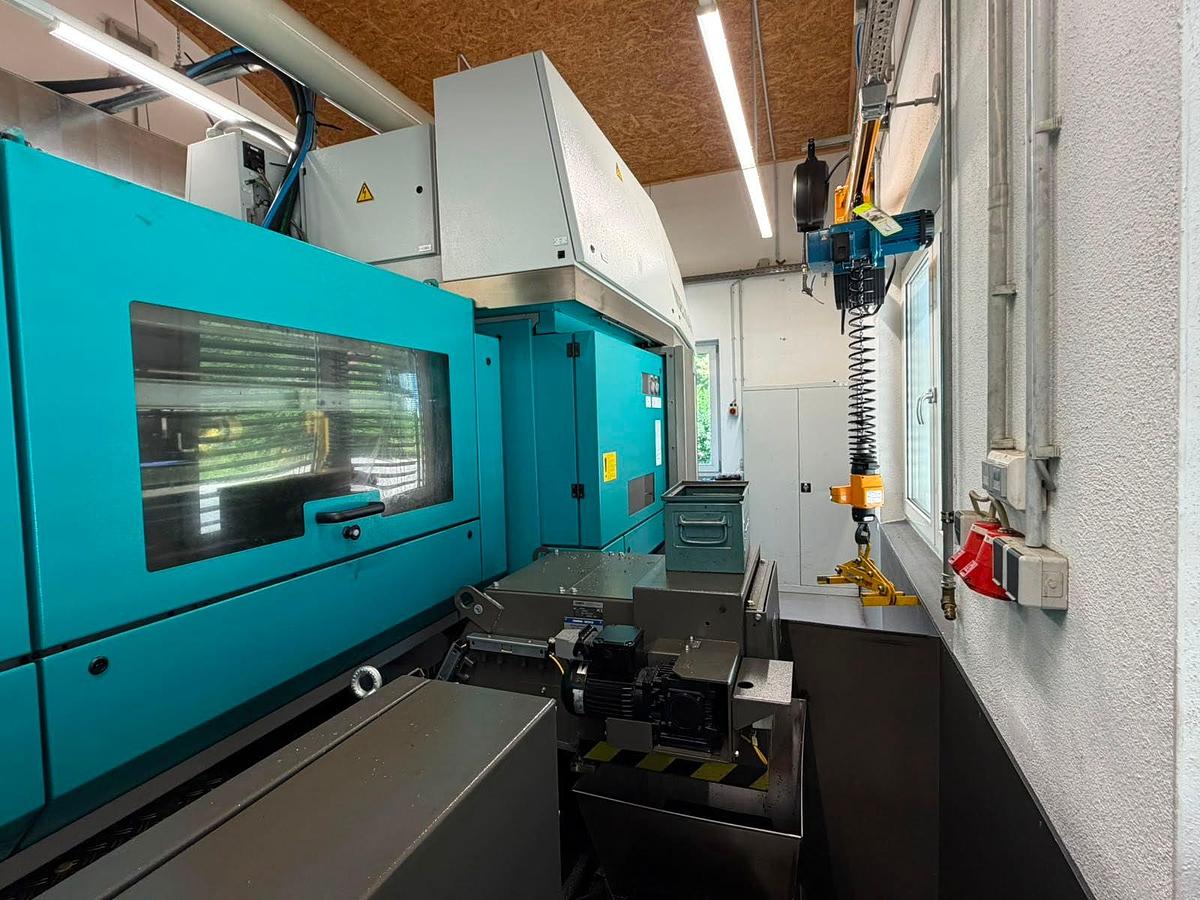

2019 INDEX MS40-6 C

Wir bieten Ihnen an:

Hersteller: INDEX

Typ: MS40-6 C

Baujahr: 2019

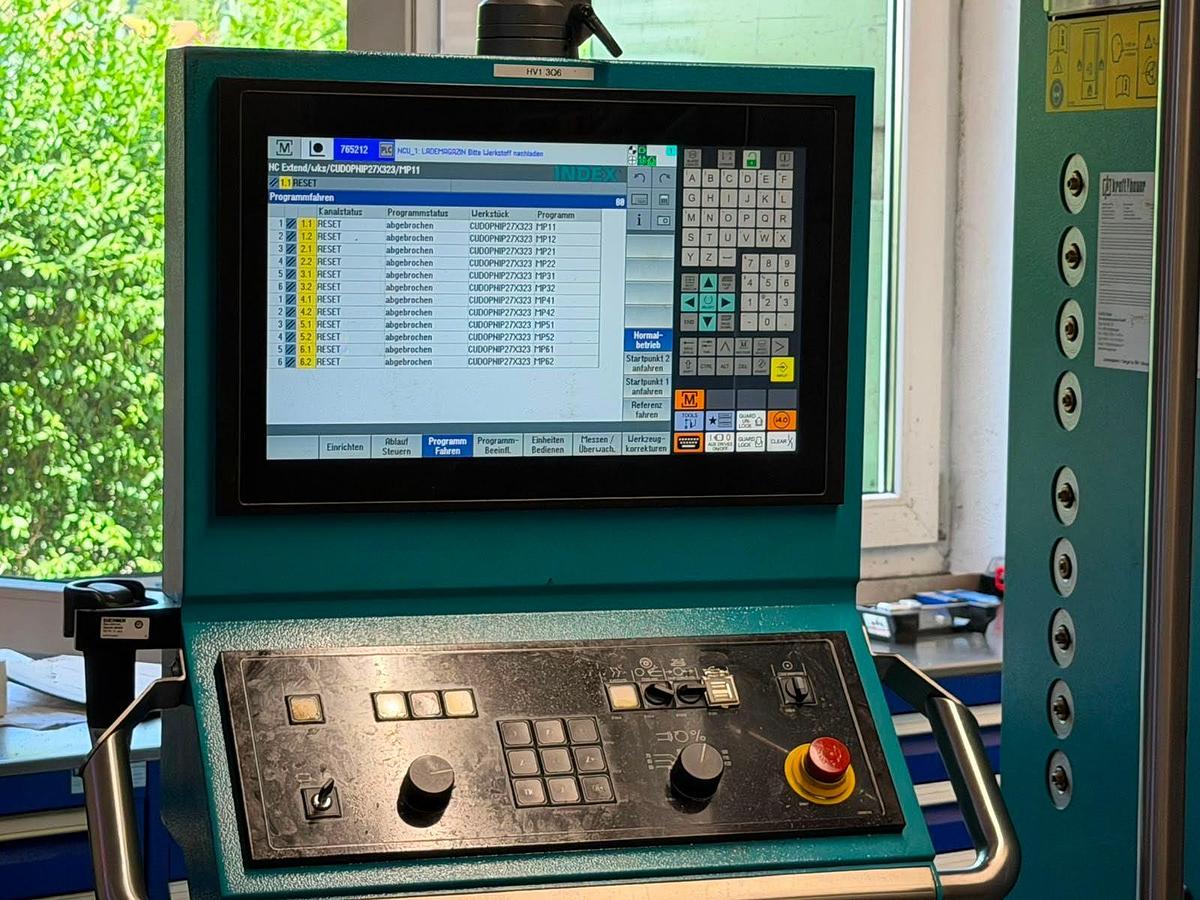

Steuerung: Index-Steuerung C200-SL, MS40C Doppel-NCU

Technische Daten:

Nlobq Azbszlutmsc Rof

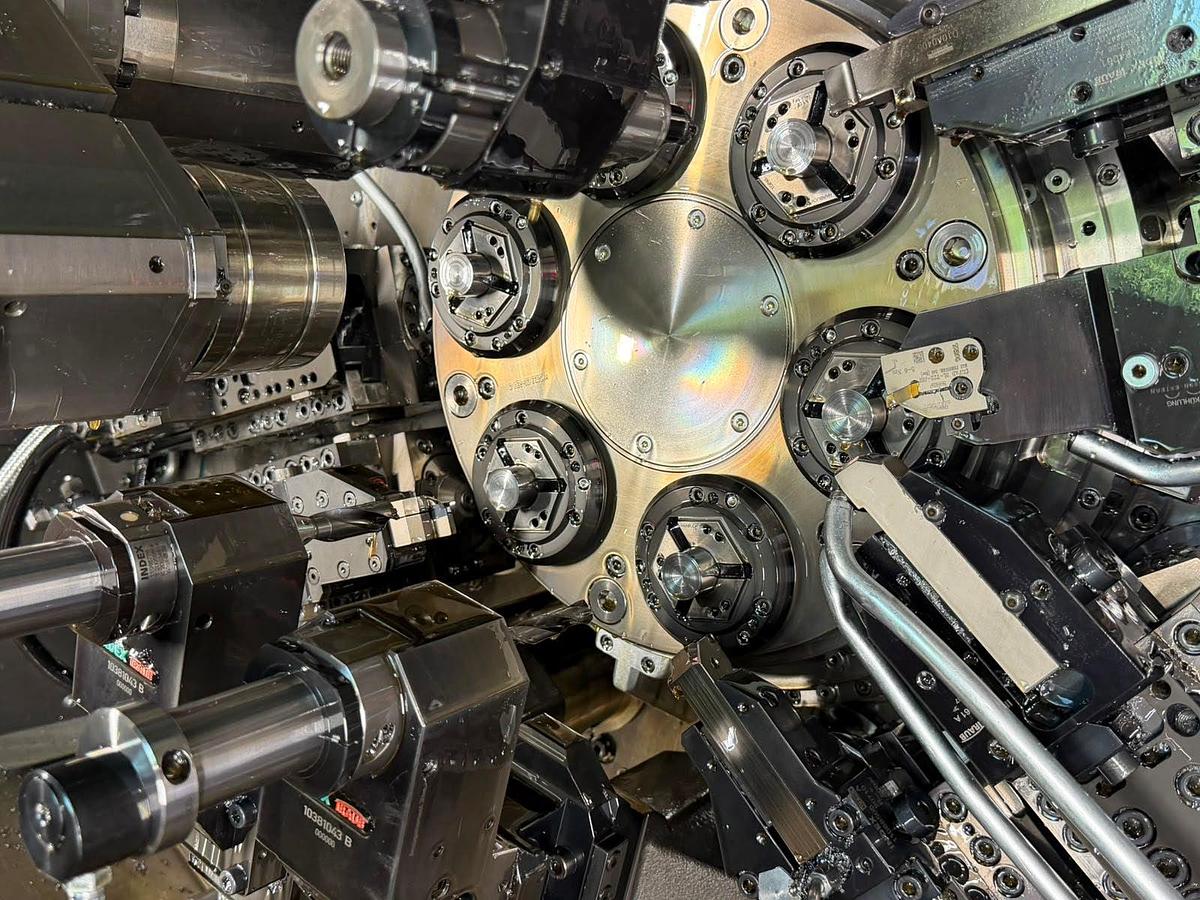

Arbeitsspindeln:

Anzahl: 6 Stk.

Spindeldurchlass: max. 40 mm

Max. Drehzahl: 7.000 U/min

Leistung (100% / 25%): 13 / 24 kW

Drehmoment (100% / 25%): 31 / 57 Nm

Synchronspindeln:

Anzahl: 1 Stk.

Spindeldurchlass: 40 mm

Max. Drehzahl: 8.000 U/min

Leistung (100% / 25%): 10 / 14 kW

Drehmoment (100% / 25%): 16 / 22 Nm

Schlittenweg z: 150 mm

Anzahl Werkzeuge für Rückseitenbearbeitung 3 Stk.

Schwenkbereich b: 144 °

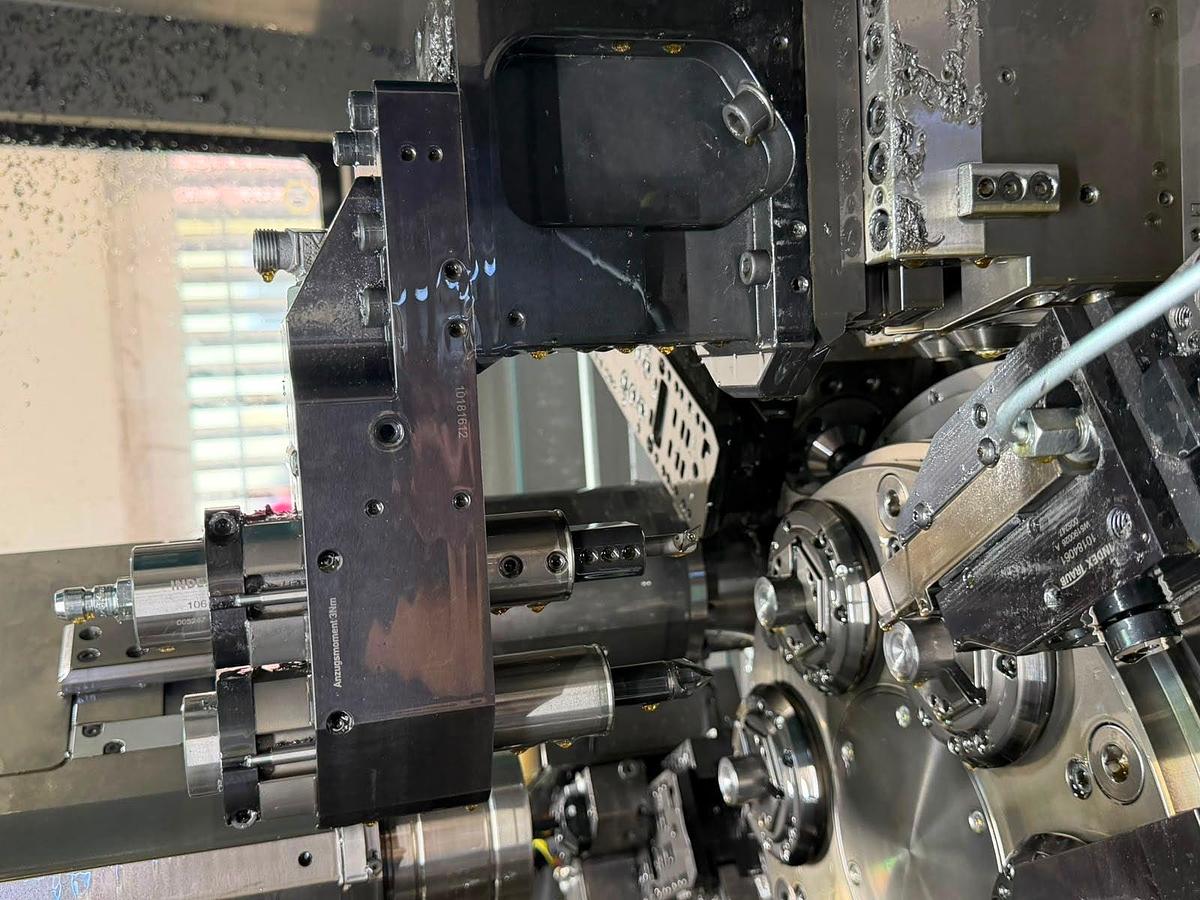

Werkzeugträger:

Anzahl: 12 Stk.

Schlittenweg x: 73 mm

Schlittenweg z: 120 mm

Werkzeugträger, Abstech- und Hinterbohrschlitten:

Anzahl: 1 Stk.

Schlittenweg x: 82 mm

Anzahl Werkzeuge für Rückseitenbearbeitung: 3 Stk.

Elektrische Anschlussdaten:

Nennleistung: 85 kW

Anschlussleistung: 101 kVA

Nennstrom: 145 A

max. Vorsicherung: 160 A

Hinweis: Netzspannung: 400V

Hinweis: Elektrik Frequenz 50 Hz

Technische Merkmale & Zubehör:

- Doppel- NCU

- Signalleuchte 'Smartlight' mit LED

- Maschine ausgelegt zum Anschluß an TN-Netz.

- Kühlschmierstoff: Schneidöl

- NC-Option Synchronspindel/Mehrkantdrehen incl. elektronische Well

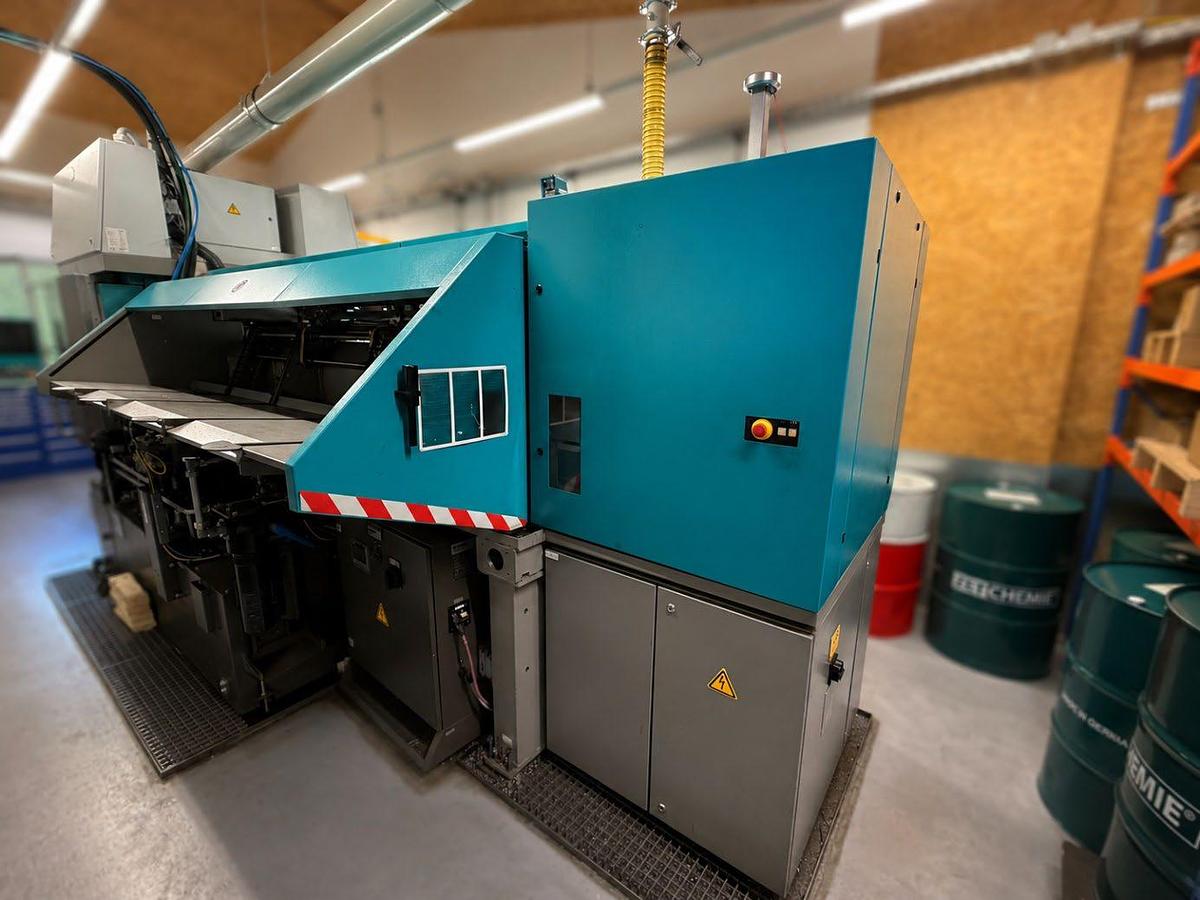

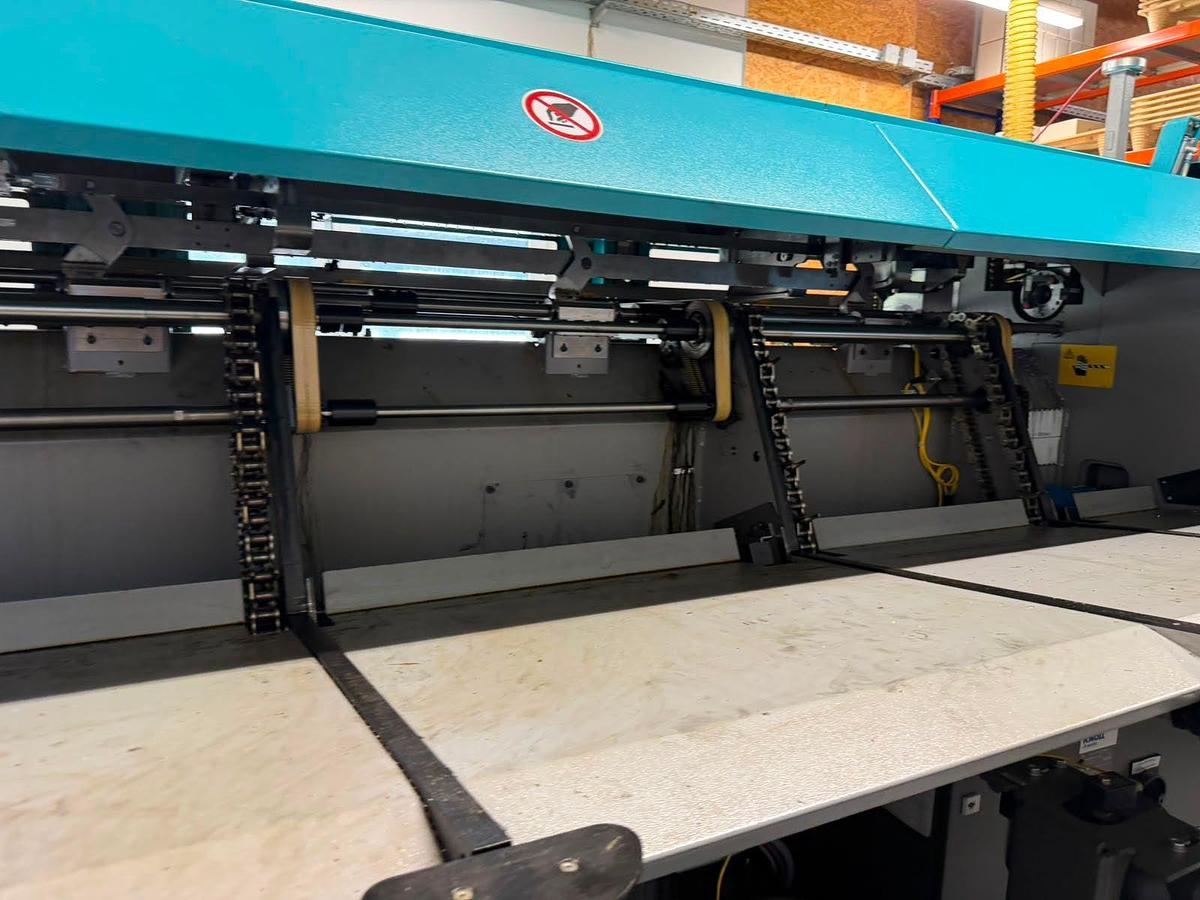

- INDEX Lademagazin MBL40-6/3300/Flächenlader/50Hz:

- Flächenlader 50Hz

- für Stangendurchmesser D13 - D40

- Stangenlänge 3300 mm

- mit Anbohreinheit

- Materialbevorratung 700 mm Auflagefläche

- Profibus-DP-Master-Schnittstelle.

- 1 Satz (6 Stück) Reduzierbuchsen gefertigt für Stangen- bzw. Eckmass- Durchmesser D = * mm,

Innerdurchmesserbereich D14 - D41

- 1 Satz (6 Stück) Werkstoffschieber für Materialdurchmesser D24mm- D32mm, bestehend aus:

- 6 Werkstoffschieber D23

- 6 Drehhülsen D23

- 1 Satz (6 Stück) Innenspannhülsen D23mm

- für Materialdurchmesser D24mm - D32mm

- Anbohrdurchmesser D15mm

- 1 Satz (6 Stück) Aussenanschläge D23mm

- für Materialdurchmesser D24mm - D32mm

- vorgearbeitet

- 1 Satz (12 Stück) Reduzierbuchsen für Werkstoffschieber. Der Aussendurchmesser der Reduzierbuchsen entspricht dem Materialdurchmesser (D13 - D40)

- 1 Satz (6 Stück) Adapterbuchsen Innendurchmesserbereich D13,5 - D40,5.

Der Innendurchmesser der Adapterbuchsen sollte Stangendurchmesser + 0,5mm betragen.

- 1 Satz (6 Stück) zweiteilige Führungszwischenrohre Durchmesser 29 mm

- Montagehilfe für die Buchsen von Führungszwischenrohren

- UNIMAG - Schnittstelle für den Anschluss eines Stangenlademagazins

- Teileabführung über Rutsche in Spindellage 6

- Werkstücktransportband in Spindellage 6, maschinenintegriert

- Hainbuch TOPlus Axfix D40 für Synchronspindel

- Mehrkant- und Gewindefräseinrichtung

- Übersetzungsverhältnis i=5:1

- Induktivgeber für Referenzabfrage

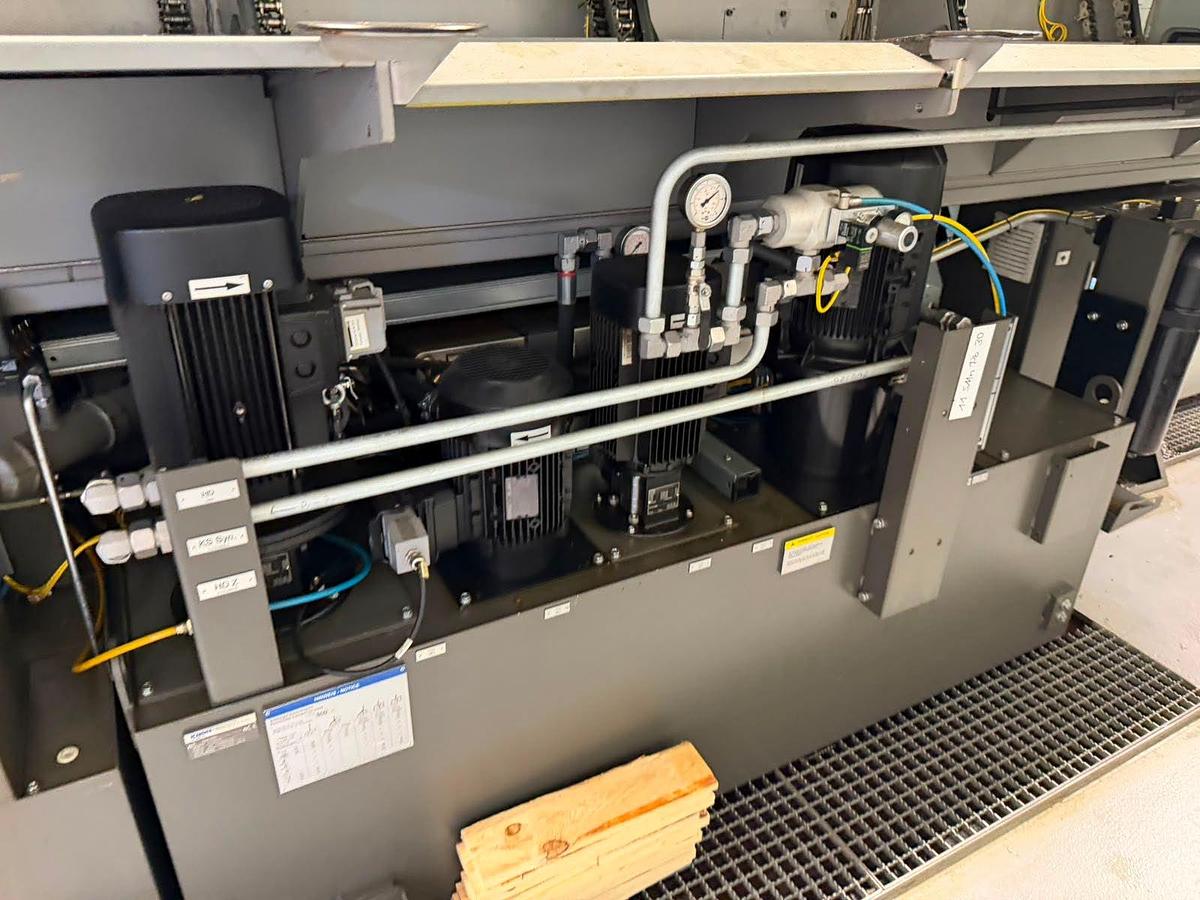

- interne Ölschmierung

- INDEX-Kurzkegelaufnahme

- ohne Umrichter

- Hinterbearbeitungseinrichtung auf Schlitten Lage 6.2 für max. drei Bohrhaltestücke für feste Werkzeuge

WEITERE INFORMATIONEN IN DEN BILDERN

Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang, wenn dies in den Zusatzinformationen vermerkt ist.

Änderungen und Irrtümer in den technischen Daten und Angaben, sowie Zwischenverkauf vorbehalten!
