2018 DMG MORI NTX 2000 / 1500 SZM

Technische Details

Steuerung CELOS / F31iB5 / Mapps 4S

max. Drehdurchmesser 670 mm

Drehlänge 1.538 mm

Stangendurchlass max. 81 mm

Verfahrwege:

x1- Achse 675 mm

y-Achse + / - 150 mm

z1- Achse 1.562 + 164 mm

b-Achse + / - 120 °

a-Achse 1.542 mm

x2-Achse 200 mm

y2- Achse + / - 40 mm

z2-Achse 1.542 mm

Hauptspindel:

max. Drehzahl 4.000 U/min

Antriebsleistung 26 / 22 kW

Spindeldurchlass Ø 91 mm

Gegenspindel:

max. Drehzahl 5.000 U/min

Antriebsleistung 22 / 18,5 kW

Spindeldurchlass Ø 73 mm

Frässpindel:

Drehzahlbereich 0 – 12.000 U/min

Antriebsleistung 28/ 23 kW

Werkzeugaufnahme Capto C6

Anzahl der Werkzeugplätze 76 Pos.

max. Werkzeugdurchmesser Ø 70/ Ø 130 mm

max. Werkzeuglänge 400 mm

max. Werkzeuggewicht 8 kg

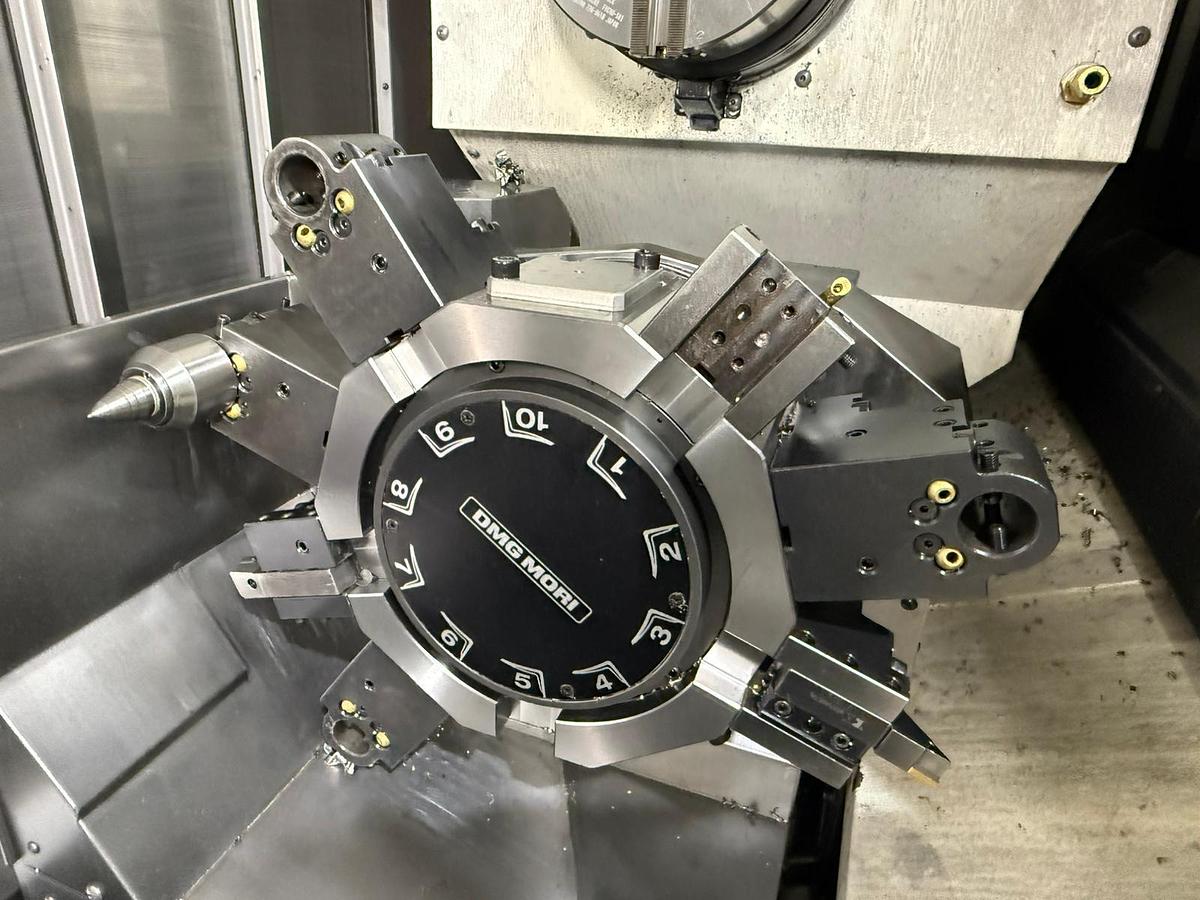

Revolver:

Anzahl der Werkzeughalter 10 pos.

Schaftlänge für Vierkantwerkzeug 20 mm

Schaftdurchmesser für Bohrstangen Ø 32 mm

Antriebsleistung 5,5/ 5,5/ 3,7 kW

Drehmoment 16,9/ 13,1/ 8 Nm

Vorschubgeschwindigkeit:

x-Achse 50 m/min

y-Achse 40 m/min

z-Achse 50 m/min

A-Achse 36 m/min

x2-Achse 25 m/min

y2- Achse 18 m/min

z2-Achse 40 m/min

b-Achse 100 U/min

Hohlspanneinrichtung Ø 67 mm

Betriebsstunden ca. 23.250 h

Spindelstunden ca. 8.120 h

Zusatzinformationen

Die Maschine befindet sich unserer Einschätzung nach in einem guten gebrauchten

Zustand und kann nach Terminvereinbarung unter Strom besichtigt werden.

Technische Merkmale & Zubehör:

- Kitagawa- Hohlspannfutter an Haupt- und Gegenspindel

- Fußschalter (doppelt) für Spindel 1 und Spindel 2

- Vollindexierung der Werkzeugspindel

- Revolver- Reitstockfunktion

- Geeignete Kühlmittelart: Wasserlösliches Kühlmittel

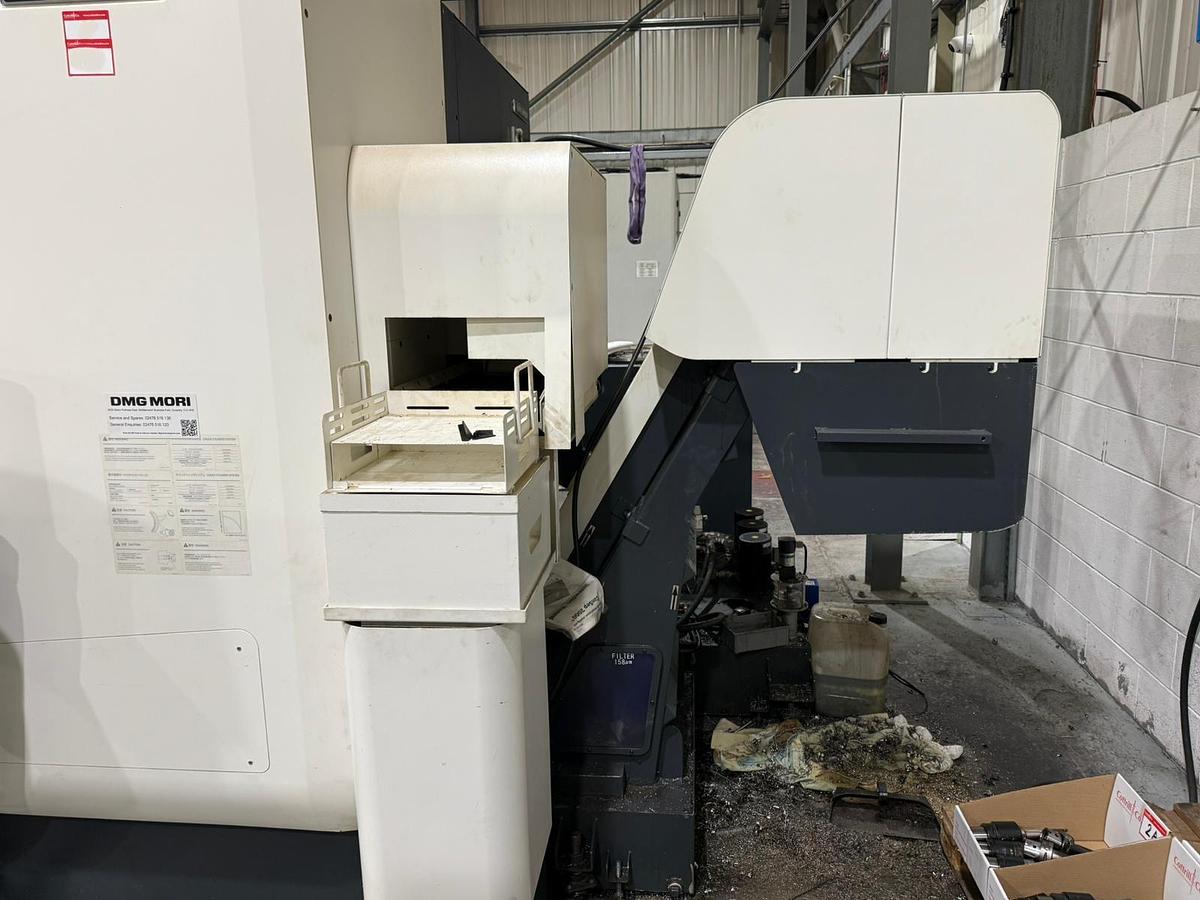

- Späneförderer

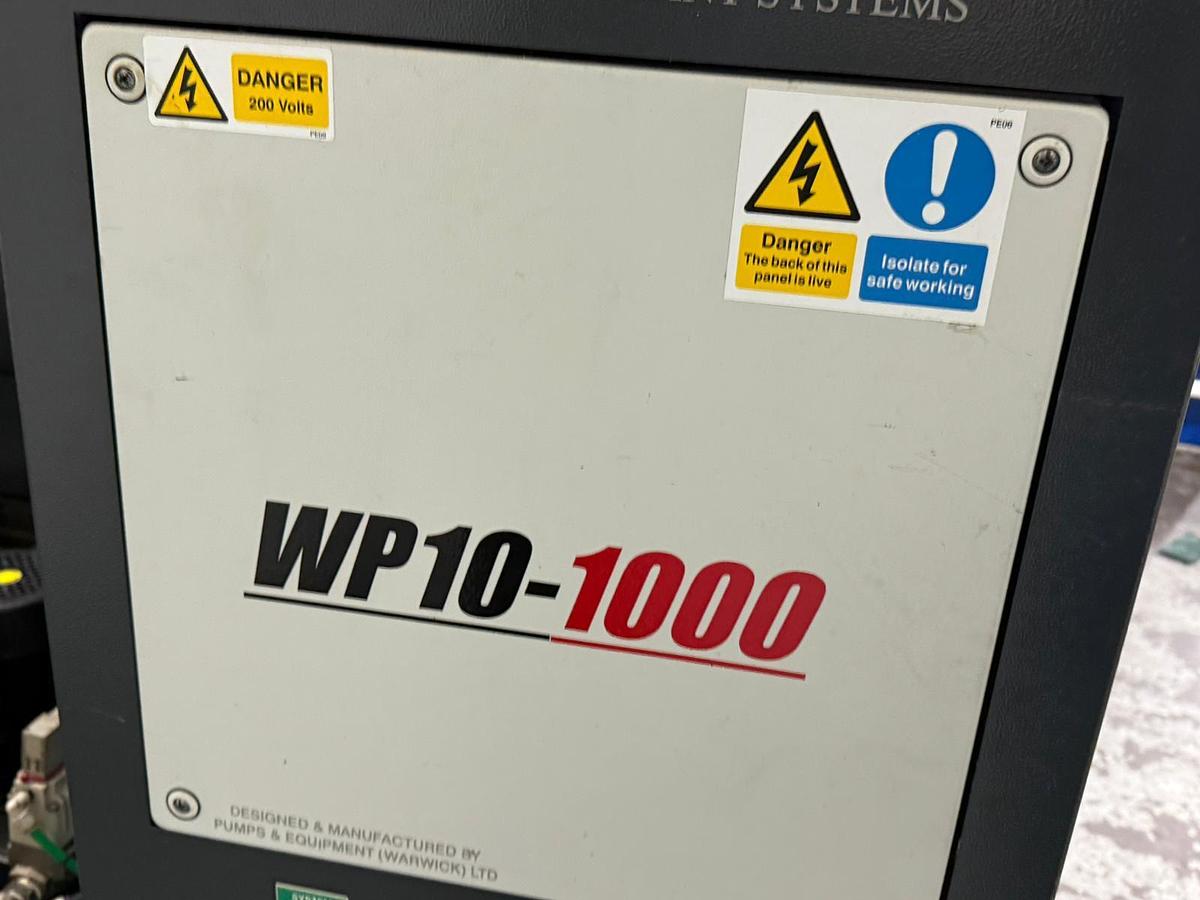

- Kühlmittelsystem 70 bar, Fabr. Hydrajet

- Blasluft an der Spindel 1 und Spindel 2

- Automatischer Messarm an der Hauptspindel

- Werkstückauswurf an der Spindel

- Teileentlader

- Vorbereitung für Stangenlader

- Schnittstelle für Nebelabscheider

- 2 Stk. RotorClear

- Signalleuchte 4 Farben

- Multi-Dry-Filter

- Automatisches Antasten und Werkzeugkorrektur

- Speichererweiterung

- Zyklus für Ebenentransformation

- Kühlmittelspritzpistole

Zubehör, abgebildete Werkzeuge und Spannmittel gehören nur zum Lieferumfang

wenn dies in den Zusatzinformationen vermerkt ist.

Aenderungen und Irrtuemer in den technischen Daten und Angaben sowie

Zwischenverkauf vorbehalten!
